前面我们系统介绍我们安防行业需要用到的网络知识里,讲到VLAN的概念和划分,很多朋友要求写一写交换机VLAN划分的命令。交换机的配置过程还是比较复杂的,品牌和产品不同也会有差异,我们今天一起学习一下通用的配置方法。

要配置交换机,首先要把交换机和电脑连接,连接方法是用专门的console线连接交换机的console端口和计算机的COM口。现在电脑如果没有COM口,用RS232转USB数据线即可。

交换机命令行操作模式(交换机的基本配置方法及VLAN常用命令详解)(1)

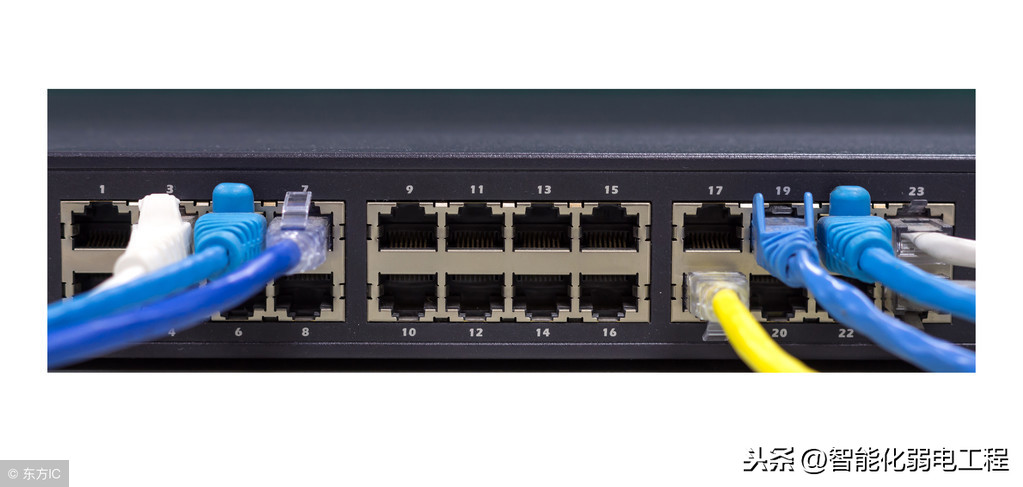

交换机与 lan 电缆上白色酒泉 24 端口的网络的一部分

硬件连接好了,就要进行软件配置,安装CONSOLE数据线的驱动,并使用系统自带的仿真终端软件,设置好波特率、数据位等信息后,通过交换机的出厂默认用户名和密码就可以登陆交换机。

交换机的基本配置模式:

用户模式:

switch>

特权模式:

Switch#

进入方法:在默认的用户模式下输入:enable 进入。

退出方法:输:exit 退回到用户模式。

注意用户模式和特权模式的前面代码的区别:一个是switch>;一个是Switch#。

VLAN模式:

Switch(vlan)#

进入方法:从#模式输入 vlan database 进入

全局配置模式:

Switch(config)#

进入方法:从#模式输入 config terminal 进入

接口配置模式:

Switch(config-if)#

进入方法:从(config)#模式输入 interface+接口号进入

终端线路配置模式:

Switch(config-line)#

进入方法:从(config)#模式输入 line+终端标识进入

要记住这些交换机的配置模式,要知道如何进入和退出,也有能看懂当前处于哪个模式下,在所有模式中,输入exit返回上级,输入end或ctrl+z退出。

VLAN的常用配置命令:

交换机没有被划分VLAN的时候,交换机默认只有VLAN1,所有的端口都在VLAN1里面,所以我们是不能创建也不能删除VLAN1的。

创建VLAN

Switch#vlan database (进入VLAN数据库)

Switch(vlan)# vlan 10 name vlan10

switch(vlan)# vlan 20 name vlan20

第一条命令:进入VLAN数据库

第二条命令:创建一个名称为VLAN10的VLAN10

第三条命令:创建一个名称为VLAN20的VLAN20

这里Name属性最好定义一下,如果不定义会和默认VLAN名称冲突,这样一一对应比较好。

端口划入VLAN

Switch(config)#interface fa0/1

Switch(config-if)#switchport access vlan 10

第一条命令的意思是:进入接口fa0/1,这里的0表示第1个插槽,1表示第2个端口。(设备第一个端口通常为0,第二个端口通常为1)。

第二条命令:把fa0/1这个端口划分给VLAN 10 这样配置之后,接在这个端口的所有设备就属于VLAN 10 了。

查看VLAN信息

Switch#show vlan 查看所有VLAN信息

Switch#show vlan id 10 查看vlan 10的信息

删除VLAN

switch#vlan database

Switch(vlan)#no vlan 10

删除VLAN 10后,所有分配给VLAN10的端口都变回非活动状态,直到下次再次分配给别的VALN为止。

一个VLAN可以有多个端口,如果要将某个端口从VLAN中删除

Switch(config)# interface f0/2

Switch(config-if)#no switchport access vlan 10

当然这些只是交换机配置的皮毛,这些配置基础我们一定要掌握,再在此基础上配置其他命令,就应该没有什么问题了!
