在CAD梦想画图中以指定的点或距离将选择的对象进行偏移并复制,使对象副本与原对象平行。若选取的对象为圆,则创建同心圆。使用方法是执行“偏移”命令后系统提示输入偏移距离,然后选择偏移对象,最后指定偏移方向完成复制。

执行方式

(1)单击菜单栏“修改→偏移”。如图:

cad偏移命令怎么用(cad制图怎么使用偏移)(1)

(2)单击编辑工具栏“偏移命令”按钮。如图:

cad偏移命令怎么用(cad制图怎么使用偏移)(2)

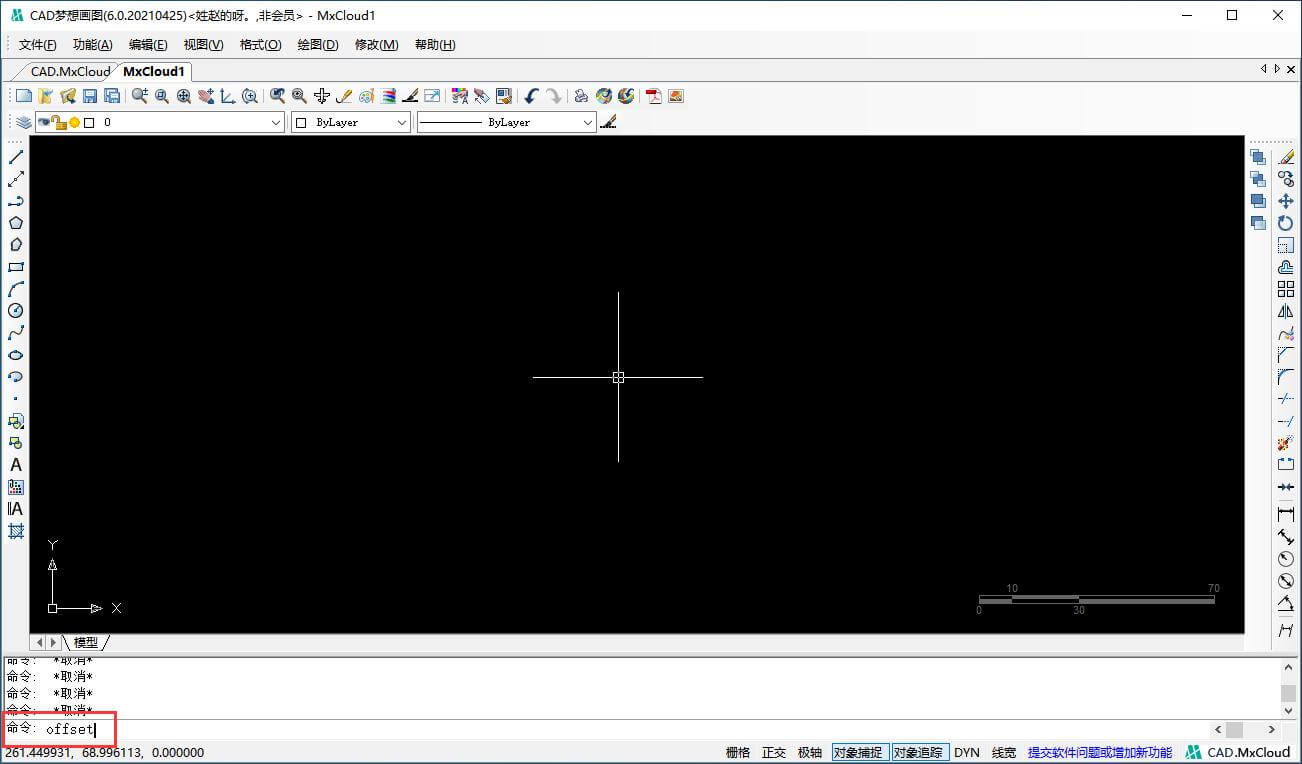

(3)在左下角命令行中输入“offset”按enter键。如图:

cad偏移命令怎么用(cad制图怎么使用偏移)(3)

操作步骤

执行命令之后,命令行会显示以下信息:

cad偏移命令怎么用(cad制图怎么使用偏移)(4)

选项说明

(1)偏移距离:输入一个距离值或用鼠标左键指定一个距离。

(2)删除:偏移对象后将其源对象删除。选择该项后,命令行显示以下信息:

cad偏移命令怎么用(cad制图怎么使用偏移)(5)

(3)退出:退出offset命令。

偏移效果图如下图所示:

偏移前 :

cad偏移命令怎么用(cad制图怎么使用偏移)(6)

偏移后:

cad偏移命令怎么用(cad制图怎么使用偏移)(7)
